金屬鋼板的連接方式有咬口、鉚接、焊接。用于通風管道的薄鋼板大多采用咬口連接，此處只對咬口連接做一簡單介紹。
1.一般規定
（1）咬口縫應緊密、寬度應一致、折角應平直。
（2）咬口寬度和留量根據板材厚度而定，符合表1、表2、表3的規定。
表1 咬口寬度
咬口形式 | 板 厚 | ||
0.5～0.7 | 0.7～0.9 | 1.0～1.2 | |
單咬口 | 6～8 | 8～10 | 10～12 |
立咬口 | 5～6 | 6～7 | 7～8 |
轉角咬口 | 6～7 | 7～8 | 8～9 |
聯合角咬口 | 3～9 | 9～10 | 10～11 |
按扣式咬口 | 12 | 12 | 12 |
單位：mm
表2 手工咬口預留尺寸
板材厚度 | 咬口形式 | |||||
單平咬口 | 角咬口 | 聯合角咬口 | ||||
承口方 | 插口方 | 承口方 | 插口方 | 承口方 | 插口方 | |
0.5～0.7 | 12 | 6 | 12 | 6 | 21 | 7 |
0.8 | 14 | 7 | 14 | 7 | 24 | 8 |
1.0 | 18 | 9 | 18 | 9 | 28 | 9 |
單位：mm
表3 機械咬口預留尺寸
咬口形式 | 板材厚度 | 咬口預留尺寸 | |
外滾 | 中滾 | ||
按扣式直線咬口 | 0.5～1.0 | 11 | 31 |
聯合角式直線咬口 | 0.5～1.2 | 7 | 30 |
單平直線咬口 | 0.5～1.2 | 10 | 24 |
按扣式彎頭咬口 | 0.5～1.0 | 10 | |
聯合角式彎頭咬口 | 0.5～1.0 | 10 | |
單位：mm
（3）角咬口數量
矩形風管制作時，應嚴格控制四邊的角度，防止咬口后產生扭曲、翹角等現象。

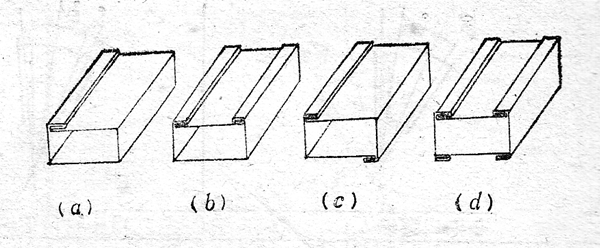

1）矩形風管的周長與咬口余量小于板材寬度時應設一個聯合角咬口。圖1（a）
2） 板材寬度小于周長，大于1/2周長，可設兩個聯合角咬口。圖1（b）、（c）
3）周長很大時，可分別在風管四個邊角處設四個聯合角咬口。圖1（d）
圖1 矩形風口咬口形式
2.風管咬口連接
（1）風管板材縱向連接形式及適用范圍應符合表4的要求。

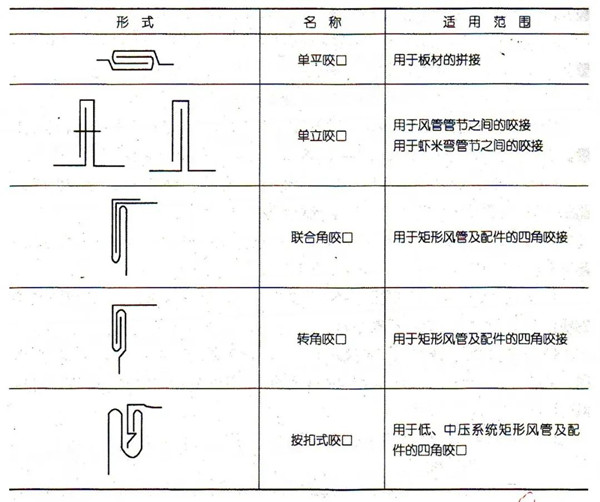

表4 風管板材縱向連接形式及適用范圍
（2）按扣式咬口的風管因漏風量較大，不得用于潔凈度1～5級的潔凈空調系統。
3.風管外徑或外邊長的允許偏差
（1） 《通風與空調工程施工質量驗收規范》（GB 50243-2002）4.3.1規定：“風管外徑或外邊長的允許偏差：當≤300mm時，為2mm；當>300mm時，為3mm?！?/p>
（2）原《通風與空調工程施工及驗收規范》（GB 50243-97）3.1.8規定：“金屬風管和配件的制作，其外徑或外邊長的允許偏差：當≤300mm時為-1～0mm；當>300mm時為-2～0mm”。
